大跨度預應力空心板（SP板）專指引進美國公司( SMC)的制造設備、工藝流程和預應力空心商標使用權生產的預應力混凝土空心板或墻板。該產品工廠化制作,裝配式施工,工藝技術先進,產品質量穩定可靠。美國公司創(chuàng )制的預應力混凝土空心板生產設備,在國外已有60多年的發展歷史, 通過幾十年的潛心、鉆研, SMC空心板生產設備,在世界上流行的多種空心板生產工藝中始終保持領先地位。
預應力空心板自1993年引進中國大陸,得到社會(huì )各界的關愛和支持,國家建設部多年來- -直把預應力空心板列為重點科技推廣項目?！额A應力空心板》圖集經建設部正式批準出版以來,已先層進行四次大的修訂、完善和補充,已經沒有推廣應用的技術標準障礙。在我國多數地區禁止或限制傳統預制板生產應用后, 預應力空心板將成為首選替代產品。
預應力空心板不受結構形式限制, 廣泛適用于框架、鋼結構、磚混等多種建筑結構形式，可廣泛用作工業廠房、學校、商場、辦公樓、大開間住宅,庫房、醫院、文體場館及現代化公寓等建筑的樓板、屋面板、墻板。
浙江中清大預應力空心板與同類產品比較具備以下優勢
生產工藝先進:
浙江中清大預應力空心板采用混凝土強度等級為C40、C45、 C50的零塌落度細石混凝土,即干硬性混凝土分三層布料, -次成型。高效原材料和獨具特色的生產成型技術,保證了產品質量穩定可靠和生產效率提高。
跨度大、承載力高
國標圖集規定, 預應力空心板不同的板型都有-個最大跨度和荷載的選擇區間,最高規格的板型跨度可以達到18米,承載力可達20KN/平米。選用預應力空心板,可以有效減少建筑物梁柱,降低建筑物總高度、減輕建筑自身重量,擴大使用空間,提高使用效率。
使用靈活
預應力空心板長寬尺寸和規格型號均根據工程實際需要定制,不受模數限制,五十余種型號可供選擇。而且可以根據建筑物功能和造型需要開洞、切角、切圓、懸挑等。
綜合造價低、使用效果好
由于選用預應力空心板會(huì )帶來建筑I程梁柱減少，自重減輕;房間凈空提高,建筑物層高降低;施工工期縮短,施工人工費、材料費降低等等優勢, 會(huì )使整個建筑工程的綜合造價降低,使用功能改善。
抗震、耐火、隔熱、隔音等經實例驗證也優于其它工藝產品
1989年的美國舊金山地震、1992年美國洛山磯地震、1995年的日本神戶大地震，美國SMC公司都派專家組到現場進行考察調研,發現所有選用預應力空心板的工程基本完好無損,用詳實的資料和數據證明, 預應力空心板的抗震性能優于其他施工工藝。另外預應力空心板的耐火時間可以達到1小時。
安裝便捷、施工效率高
國標圖集規定了多種預應力空心板施工安裝的接點做法,可供不同建筑結構形式選擇。預應力空心板工廠化制作,裝配式施工的特點,有效避免了現場施工帶來的工期長,人工、材料費用高,施工污染嚴重等弊端,有效提高施工效率和經濟效益。

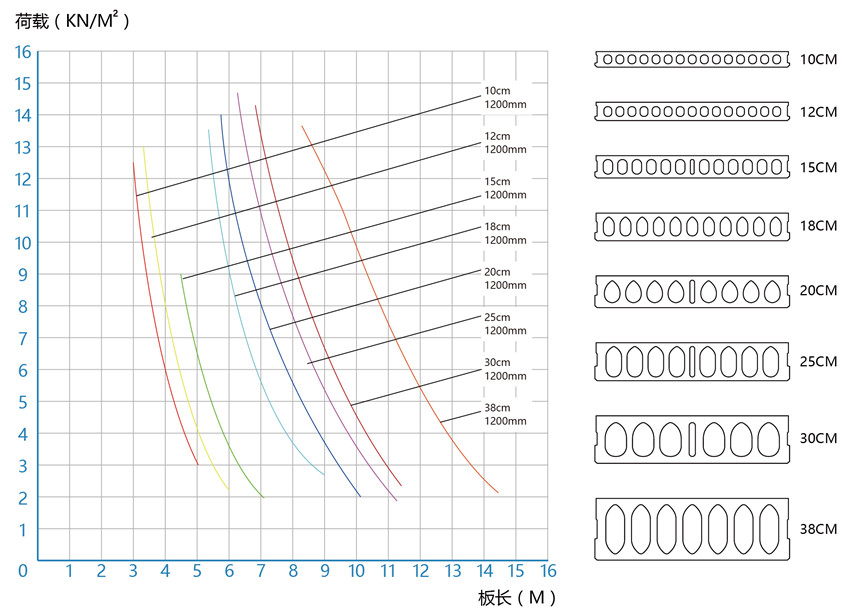

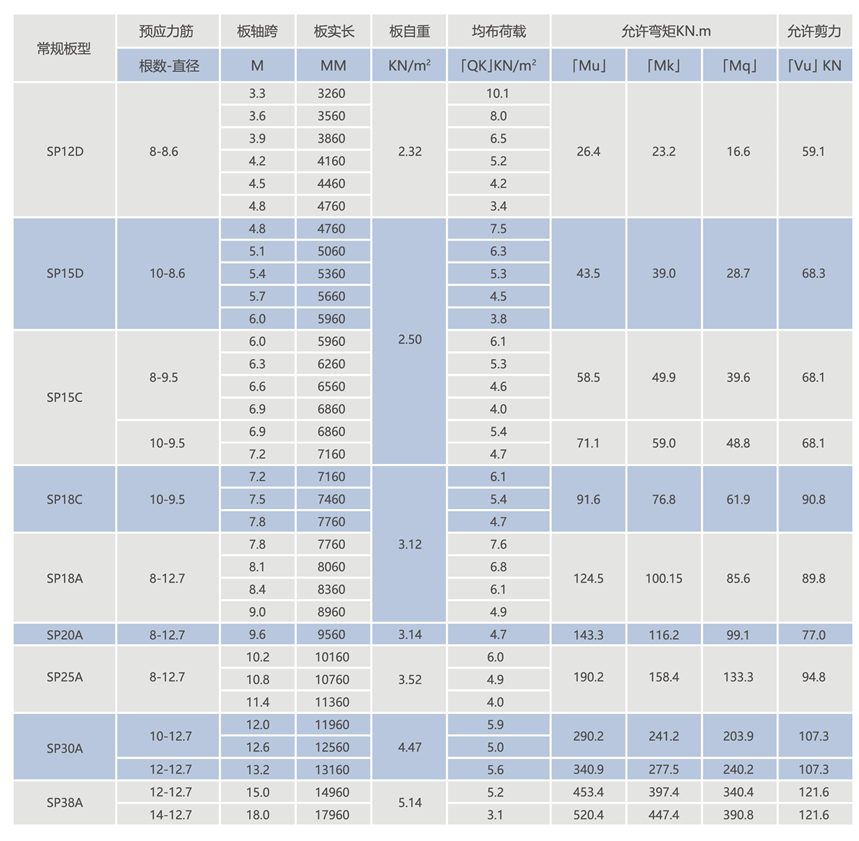

預應力空心板產品設計主要參數

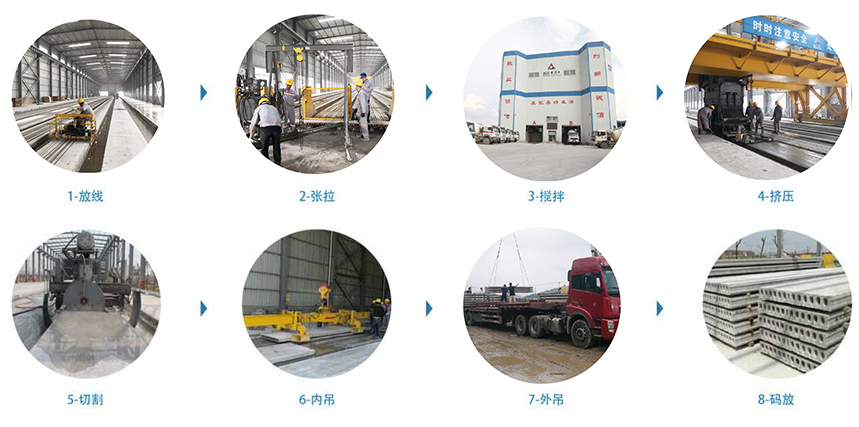

預應力空心板制作流程
預應力空心板制作流程
依據《預應力空心板》05SG408設計圖集中的技術參數，選擇經濟安全的版型。

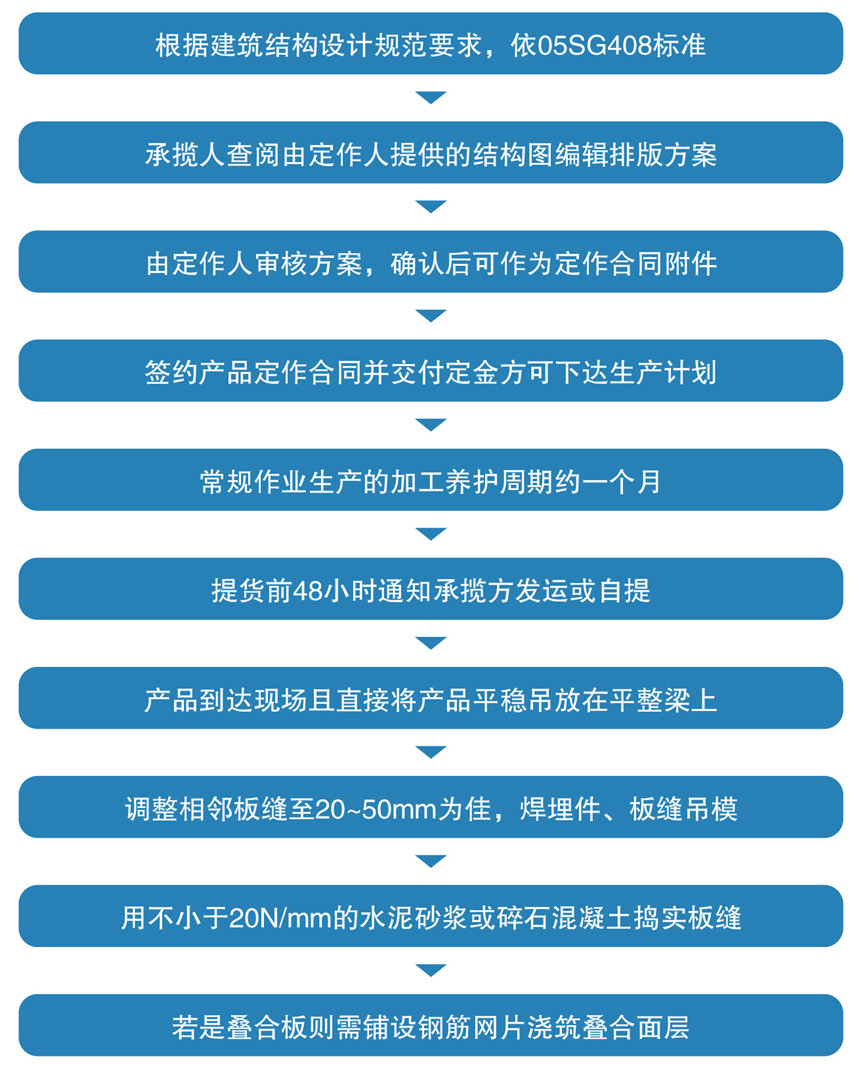

預應力空心板定制順序
定制不同規格型號的預應力空心板需要由設計部門提供樓板的荷載等要求,選購對應產品。為選購產品經濟合理和施工作業便利。建議按以下工作流程定作產品。
安裝指導
尊敬的客戶:
預應力空心板安裝前，請您在提貨之前做好現場準備工作。
◆根據產品重量、長度及起吊高度,合理先用起重設備及吊具;
◆根據產品排板圖，計劃調度安裝順序;
◆提供安全的施I現場環境。
運輸
◆預應力空心板宜直接從車上吊裝在建筑物上
◆預應力空心板運輸時行車平穩 ,防止傾斜和震動 ;

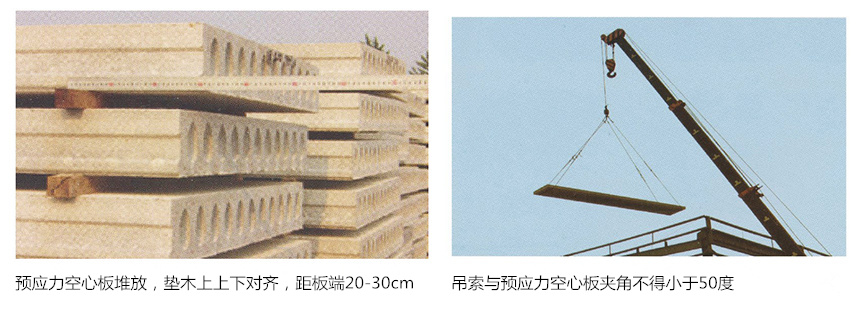

◆若需堆放預應力空心板,應將墊木放在板端20-30cm處，每垛限高180cm，場地須平整堅實。
安裝
◆吊裝前應先堵預應力空心板端孔,便于混凝土灌縫；

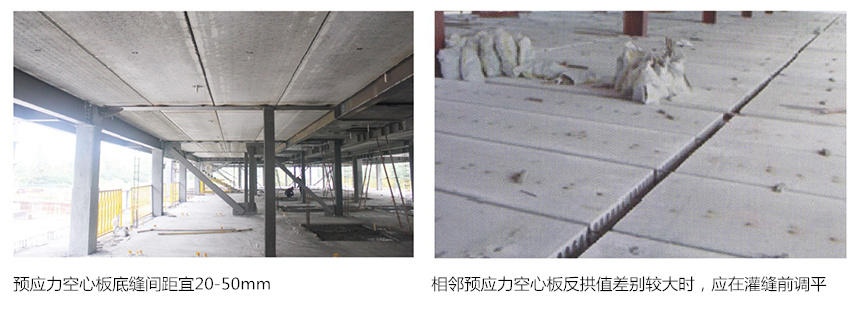

◆安裝預應力空心板時，一般宜將板底靠緊安裝，但板頂縫寬不宜小于20mm；
◆吊裝時,吊點距板端30cm左右，吊索與板夾角不得小于50度，防止吊索內滑；
◆嚴格按照施I圖要求處理節點，確保板在支架上搭接長度。
安裝
◆當板反拱值差別較大時 ,應在灌縫前將相鄰板調平，根據具體情況在板跨中設置1至2道夾具；
◆調平板施工方法:板跨中上下表面和設置一根 與板布置方向垂直的腳手架管活夾具,在板縫中穿鋼筋將上下腳手架管拉緊, 至相鄰板面平整為止,或用重物施壓在起拱高的板面中間位置。
灌縫
◆灌縫前清除板縫之間的雜物，將板縫打濕，但不得有積水；
◆澆灌板縫一般采用強度不小于20N/mm2水泥沙漿或強度不小于C20的細石混凝土灌實；
◆當板面有疊合層時，建議先澆灌板縫砼，再澆筑疊合層。為保證后澆層與板粘接牢固,板縫砼應底于板面30-40mm；
◆澆鑄預應力空心板疊合層時，應設有可靠支撐；當跨度L<9m時,在跨中設一道支撐;當跨度l>9m時，在跨中的L/4處設一道支撐。多層建筑中，上層支柱必須對準下層支柱?？缰卧诏B合層混凝土強度達,到設計值后方可拆除；
◆在灌縫砼或沙漿強度達到50%前，嚴禁撬動板。
